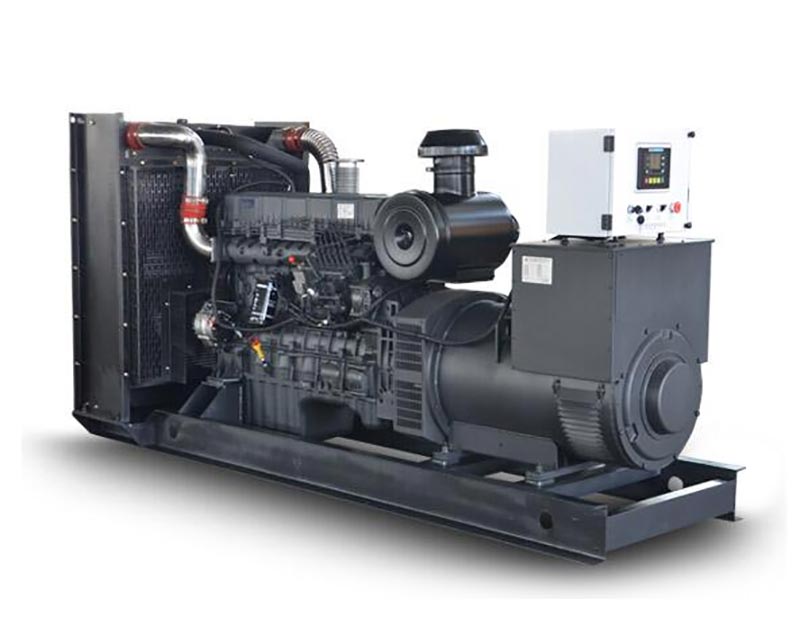

Grup electrogen de 500 kW

Setul generator de 500 kW de la Kecheng este fabricat în China. Nucleul unității adoptă motorul Chongqing Cummins și Lille Generator fără perii Semir, combinat cu sistemul de control cu pornire automată, obținând fiabilitate ridicată și rapiditate răspuns. Sursa de alimentare este pornită automat în 15 secunde după întreruperea sursei de alimentare principală și puterea de așteptare este de până la 500 kW. Acest produs adoptă un design integrat de containerizare, structură compactă, ușor de mutați și instalați și îndeplinește standardele naționale și internaționale relevante. Are un consum redus de combustibil în timpul funcționare și performanță stabilă, făcându-l deosebit de potrivit pentru locurile cu cerințe extrem de ridicate pentru continuitatea sursei de alimentare, cum ar fi spitale, centre de date, parcuri industriale și asistență pentru evenimente majore.

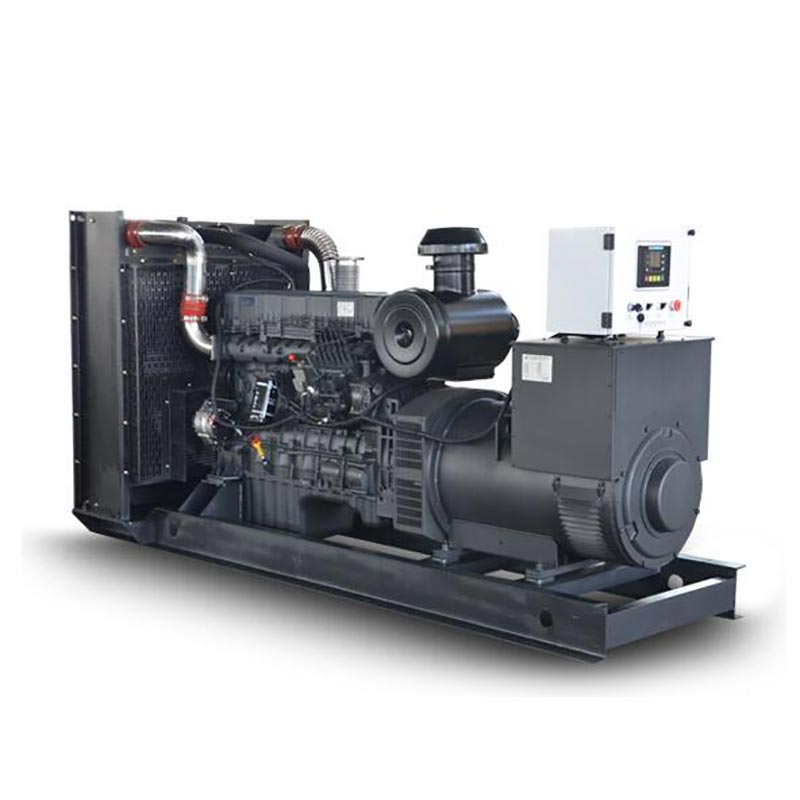

Desen de aspect al grupului generator Kecheng 500kW

Avantajul principal

Analiza performanței motorului Cummins

Ca nucleu de putere al unității, motorul Chongqing Cummins KTA19-G8 adoptă un aspect în linie cu 6 cilindri, diametrul cilindrului × cursă 159 mm × 159 mm, cilindree 18,9 L și atinge puterea de rezervă de 575 kW prin intercooling cu turboalimentare tehnologie. Sistemul său de injecție directă PT, în combinație cu un regulator electronic, reduce combustibilul consum până la 206 g/kwh·h (încărcare de 75%), ceea ce este cu 8% mai mic decât cel al modelelor similare. Designul de Blocul cilindric din fontă din aliaj de înaltă rezistență și arborele cotit din oțel forjat integral asigură că revizia majoră intervalul depășește 20.000 de ore și este potrivit pentru o gamă largă de temperaturi de la -20℃ la 40℃.

Caracteristicile tehnice ale generatoarelor Leroy Somer

Generatorul fără perii Lillesemma (clasa de protecție IP23, clasa de izolație H) adoptă reglarea automată a tensiunii AVR sistem, rată de reglare a tensiunii în stare de echilibru ≤±1%, timp de recuperare a tensiunii tranzitorii < 3 secunde, pentru a asigura siguranța operarea sarcinilor sensibile, cum ar fi echipamente medicale și instrumente de precizie. Generatorul este echipat cu a Sistem de excitare cu magnet permanent PMG, care menține o ieșire stabilă chiar și atunci când rețeaua electrică fluctuează. The coeficientul armonic al telefonului THF este mai mic de 2%, îndeplinind cerințele stricte de calitate a puterii stații de bază de comunicații etc.

Sistem inteligent de pornire automată

Setul generator diesel de 500 kW este echipat cu un sistem LCD chinezesc de control numeric cu cristale lichide, suportă ATS comutare dublă a sursei de alimentare și dispune de detectare a subtensiunii de rețea (timp de răspuns < 0,5 secunde), de trei ori logica de reîncercare a pornirii și autodiagnosticarea defecțiunilor. Sistemul de pornire 24V DC, în combinație cu jacheta de apă încălzitor, atinge o rată de succes de pornire de 99% într-un mediu de -15℃. Modulul de monitorizare la distanță poate încărca 16 parametrii de funcționare, cum ar fi tensiunea, frecvența și presiunea uleiului în timp real și acceptă accesul la date între APP mobil și PC.

Parametrul tehnic

Caracteristicile generatorului

Repere în design structural

• Aspect modular: motorul, generatorul și sistemul de control sunt conectate în mod flexibil prin plăcuțe de absorbție a șocurilor la reduce transmisia vibrațiilor (amplitudine ≤0,3 mm) și extinde durata de viață a echipamentului.

- Optimizare redusă a zgomotului: Prin utilizarea unui înveliș de izolare fonică cu două straturi (strat interior de bumbac fonoabsorbant + stratul exterior din tablă de oțel), combinat cu un toba de eșapament compozit cu impedanță, zgomotul poate fi redus la 75 dB (a este necesar ca opțiune un modul cutie izolata fonică).

-Confortul de întreținere: filtrul de ulei al motorului, filtrul de combustibil și alte părți vulnerabile sunt aranjate central. Întreținerea zilnică nu necesită dezasamblarea componentelor periferice, economisind 50% din timpul de întreținere.

Adaptabilitate la mediu

Unitatea a trecut testul de mucegai GB/T 2423.16 (grad ≤2) și testul de rezistență seismică (accelerație orizontală 0,2g), și poate funcționa mult timp într-un mediu cu o altitudine ≤1000m și o umiditate relativă ≤90% (nu condensare). Sistemul de alimentare este compatibil cu motorina 0# (vara) si -10# diesel (iarna) si este echipat cu un separator ulei-apă (cu o precizie de filtrare de 10μm) pentru a asigura fiabilitatea în zonele cu combustibil cu conținut ridicat de sulf continut.

Metoda de utilizare

Procesul de verificare înainte de pornire

• Sistem de alimentare cu combustibil: Verificați dacă nivelul de combustibil din rezervorul de combustibil este ≥30%, deschideți supapa de combustibil și eliminați tot aerul din rezervor. conductă (apăsați pompa de combustibil cu mâna până când rezistența crește). - Sistem electric: tensiune baterie ≥24V, panoul de control afișează starea „standby”, iar butonul de oprire de urgență este resetat. - Inspecție mecanică: The nivelul uleiului ar trebui să fie între marcajul H/L de pe joja, nivelul lichidului de răcire ar trebui să atingă două treimi din expansiune rezervor, iar tensiunea curelei ventilatorului trebuie să fie astfel încât deformarea presei să fie de 10-15 mm.

Etapele operației de pornire

• Modul automat: Rotiți butonul panoului de control la „Automat”, iar sistemul va intra în monitorizarea alimentării rețelei stare. Acesta va porni automat când alimentarea de la rețea este întreruptă (timpul de comutare ATS după succes pornirea durează mai puțin de 10 secunde).

- Mod manual: Apăsați și mențineți apăsat butonul „Start” timp de 3 secunde. Odată ce viteza crește la 1500rpm și tensiunea se stabilizează, închideți întrerupătorul de circuit de ieșire (atenție la frecvențametrul care arată 50±0,5Hz).

- Cerințe de încărcare: După pornire, la ralanti timp de 3 minute (presiunea uleiului ≥0,3MPa), crește treptat sarcina până la 50%, iar după rulare timp de 10 minute, poate fi mărit la sarcină maximă.

Specificația operațiunii de oprire

• Oprire normală: În primul rând, scoateți sarcina, lăsați motorul la ralanti timp de 5 minute (pentru a preveni supraîncălzire), apăsați butonul „Oprire”, apoi închideți supapa de combustibil după ce viteza scade la 0.

- Oprire de urgență: Când presiunea uleiului este mai mică de 0,2 MPa, temperatura apei este mai mare de 105 ℃ sau anormală apar zgomote, apăsați imediat butonul roșu de oprire de urgență. După incident, defecțiunea trebuie verificată înainte repornind.

- Oprire pe termen lung: Porniți o dată pe săptămână (funcționați timp de 30 de minute), înlocuiți electrolitul bateriei lunar (dacă umiditatea ambientală este mai mare de 75%) și adăugați conservanți în rezervorul de combustibil.

Precauții

Cerințe de mediu

• Locul de instalare: Distanța dintre unitate și perete nu trebuie să fie mai mică de 1,5 m, iar zona de aer admisia nu trebuie să fie mai mică de 2,5㎡ pentru a asigura circulația aerului rece (este necesar un volum de aer de 3 m³/min pentru fiecare kW). de putere).

- Cerințe privind emisiile: Țeava de evacuare trebuie să fie echipată cu capac de ploaie. Panta secțiunii orizontale nu trebuie să fie mai mică de 3°. Orificiul de evacuare trebuie ținut departe de orificiul de admisie a aerului (o distanță mai mare de 5 metri) până la împiedică returul gazelor de eșapament.

- Reglementări de protecție împotriva incendiilor: Sala de calculatoare este dotată cu 2 stingătoare cu pulbere uscată de 8 kg. Distanța între rezervorul de ulei și unitate ar trebui să fie mai mare de 1 m. Terenul trebuie tratat pentru a preveni infiltrațiile de ulei (este se recomandă utilizarea acoperirii cu rășină epoxidică).

Ciclul de întreținere

Avertisment de siguranță

Este strict interzisă deschiderea balustradei în timpul funcționării. Temperatura de suprafață a capacului de capăt al generatorului poate ajunge la 120℃, ceea ce este predispus să provoace arsuri. Înainte de întreținere, întrerupătorul de circuit principal trebuie deconectat și trebuie să fie un „Do Semnul „Nu aproape” a rămas. Timpul de descărcare a condensatorului nu trebuie să fie mai mic de 5 minute. În timpul sezonului furtunilor, rezistența de împământare trebuie testată pentru a fi ≤4Ω, iar tensiunea de funcționare a paratrăsnetului ar trebui să fie setată la 420V (tensiune de linie).

Cazul de aplicare

Setul generator de 500 kW de la Kecheng a servit proiecte cheie, cum ar fi terminalul automatizat al portului Qingdao (care va fi pus în funcțiune în 2023) și sistemul de alimentare cu energie electrică de urgență al Spitalului Qilu (care va fi instalat în 2024). În timpul perioada de raționalizare a energiei de vară în Weifang în 2024, o anumită întreprindere chimică a adoptat această unitate pentru a asigura funcționarea continuă a liniilor cheie de producție. A furnizat energie pentru un total de 1.260 de ore, cu un timp mediu mediu între defecțiuni de 480 de ore. Consumul de combustibil a fost redus cu 1,2 tone comparativ cu cel al aceleiași mărci de putere.
