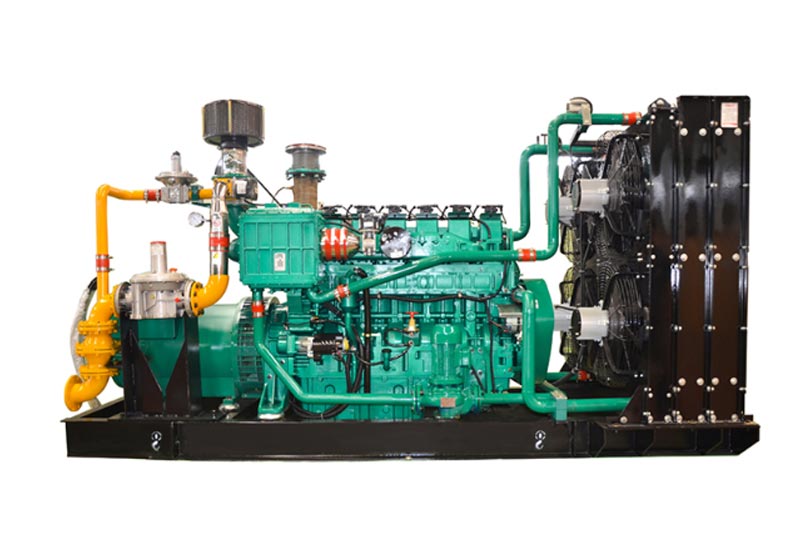

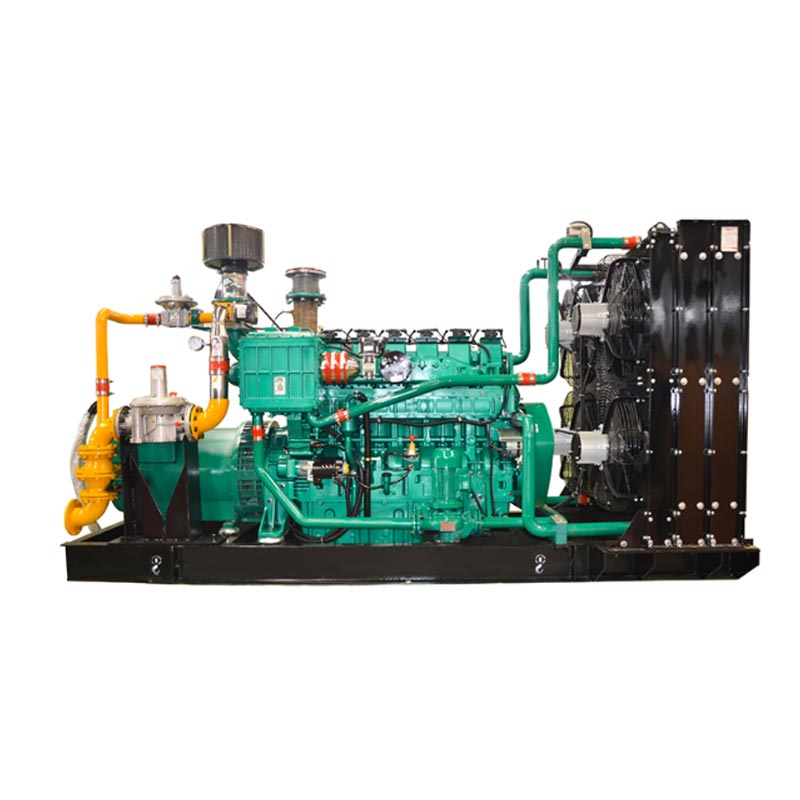

Set generator de biogaz pentru ferma de porci

Setul generator de biogaz de la China Kecheng pentru ferma de porci poate gestiona gunoiul de grajd și canalul de la fermele de porci și poate obține energie autosuficiență. Acest echipament este special conceput pentru transformarea biogazului din fermele de animale. Se poate adapta la fluctuațiile concentrației de biogaz și conținutului de impurități și funcționează stabil pentru generarea de energie. Unitatea adoptă o design integrat, inclusiv pretratarea biogazului, un motor cu ardere internă de înaltă eficiență, un generator și un deșeu dispozitiv de recuperare a căldurii. Nu numai că generează energie electrică, ci și recuperează energia termică pentru producție sau viața de zi cu zi, sporind astfel rata de utilizare globală a energiei. Puterea produsului variază de la 50 la 200 de kilowați și poate fi personalizat în funcție de scara specifică de inventar și producția de biogaz a fermei de reproducție. Miezul componentele vin cu un serviciu de garanție de doi ani sau 8.000 de ore. Acest sistem poate ajuta atât micii și mijlocii, cât și Fermele de porci pe scară largă realizează eficient utilizarea resurselor de gunoi de grajd și canalizare, reduc costurile de operare și construiți un model de producție circulară ecologic și economisitor de energie.

Scenarii de aplicare (scenarii exclusive pentru fermele de porci)

1. Ferma de porci folosește propria sursă de alimentare

• Scenarii aplicabile: iluminat porci, echipamente de procesare a furajelor (concasoare, malaxoare), controlul mediului echipamente (ventilatoare, perdele de apă, termostate), echipamente de tratare a gunoiului de grajd (pompe de agitare, separatoare solid-lichid)

• Valoarea de bază: înlocuiește alimentarea cu energie de la rețeaua electrică și reduce cheltuielile cu energia electrică (calculată pe baza unui Fermă de porci cu 500 de porci în stoc, generează în medie 120kW · h de energie electrică pe zi, economisind aproximativ 30.000 de yuani în taxe de energie electrică anual). Când există o întrerupere de curent, acesta servește ca sursă de alimentare de urgență pentru asigurați-vă că ventilația și controlul temperaturii în porci nu sunt întrerupte, prevenind moartea porcilor din cauza stresului.

2. Recuperarea și utilizarea căldurii reziduale de biogaz

• Scenarii aplicabile: Încălzirea iernii în adăposturi de porci (incubatoare de purcei, adăposturi de porci de îngrășat), izolare în biogaz rezervoare de fermentație (menținerea temperaturii de fermentație de 35-40℃ și creșterea producției de biogaz), încălzire/caldă apă în zonele de locuit ale personalului

• Valoare de bază: Rata de recuperare a căldurii reziduale a grupului generator este ≥80%. Modelul de 50kW poate recupera o medie de 150 MJ de căldură pe zi, satisfacând nevoile de încălzire ale unei coșci de 1000 de metri pătrați, reducând costul cărbunelui/gazului încălzire și obținerea de beneficii duble de „generare de energie + încălzire”.

3. Generarea de energie conectată la rețea (Venituri crescute din surplusul de energie electrică)

• Scenarii aplicabile: Ferme de porci la scară largă (cu un stoc de peste 2.000 de porci), producție suficientă de biogaz (zilnic producția de biogaz ≥500 de metri cubi), iar surplusul de energie electrică după autoutilizare este conectat la puterea națională grilă

• Valoare de bază: Bucurați-vă de subvenția națională pentru conexiunea la rețeaua de energie nouă (0,3-0,5 yuani /kW · h), cu o valoare anuală energie electrică conectată la rețea de aproximativ 1,2 milioane kW · h pentru modelul de 200 kW, generând un venit suplimentar de 360.000-600.000 de yuani. În același timp, respectă cerințele politicii de protecție a mediului și ajută ferma de porci să fie distinsă cu titlul de „Fermă demonstrativă de reproducere verde”.

4. Facilități de sprijin pentru epurarea gunoiului de grajd și a apelor uzate

• Scenarii aplicabile: Setul generator de biogaz pentru ferma de porci poate fi conectat cu digestoare de biogaz și separatoare solid-lichid din fermele de porci. Puterea generat de grupul electrogen este alimentat direct la sistemul de tratare a gunoiului de grajd, formând un ciclu energetic de „dejecții → biogaz → electricitate → tratare gunoi de grajd”

• Valoarea de bază: Abordarea problemei costurilor ridicate ale energiei electrice pentru gunoiul de grajd și echipamentele de tratare a apelor uzate, reducând în același timp poluarea mediului cauzată de emisiile directe de biogaz și îndeplinirea cerințelor de protecție a mediului ale „Regulamentul privind prevenirea și controlul poluării de la creșterea animalelor mari și a păsărilor de curte”.

Avantajele produsului (Conceput pentru a aborda punctele dureroase ale fermelor de porci)

Parametri tehnici (modele utilizate în mod obișnuit în fermele de porci)

Caracteristici tehnice (Design personalizat pentru fermele de porci)

1. Sistem specializat de pretratare pentru biogaz

• „Unitate de pretratare în trei etape” Kecheng: desulfurare uscată în prima etapă (înlăturarea hidrogenului sulfurat pentru a preveni coroziunea motoarelor cu ardere internă), deshidratarea ciclonului din a doua etapă (separarea vaporilor de apă de biogaz la previne acumularea de apă în cilindri) și supapă de stabilizare a presiunii din a treia etapă (stabilizare a presiunii biogazului la evitați viteza instabilă a unității din cauza fluctuațiilor producției de biogaz), care este potrivită pentru caracteristicile „sulf ridicat, umiditate ridicată și fluctuații mari de producție” de biogaz în fermele de porci.

2. Sistem de alimentare rezistent la coroziune

• Motorul cu ardere internă este echipat cu segmente speciale de piston biogaz (din fontă rezistentă la uzură cu un strat de cromat) și supape (din oțel inoxidabil), care pot rezista la coroziunea hidrogenului sulfurat în biogaz și au o durată de viață extinsă la 15.000 de ore (50% mai lungă decât cea a motorului diesel obișnuit componente). Bujia adoptă un design anti-depuneri de carbon pentru a preveni arderea incompletă a biogazului provocând depuneri de carbon și ducând la defectarea aprinderii.

3. Sistem exclusiv de control inteligent pentru fermele de porci

• Echipat cu controler dedicat KCPLC-02 pentru fermele de porci, suportă: ① Adaptarea automată a biogazului concentrație (reducerea automată a sarcinii când concentrația de metan este mai mică de 45% și automat creșterea sarcinii atunci când este mai mare de 75% pentru a preveni stingerea flăcării); ② Este legat de controlul temperaturii digestorul de biogaz (căldura reziduală de la grupul generator este prioritară pentru izolarea digestorului de biogaz și supapa de căldură reziduală se deschide automat când temperatura scade sub 35℃). ③ Monitorizare de la distanță prin mobil APP (vizualizare generare de energie, consum de biogaz și alarme de eroare, potrivită pentru gestionarea de la distanță de către ferma de porci manageri).

4. Proiectare pentru utilizarea treptată a căldurii reziduale

• Adoptați „recuperarea căldurii reziduale cu două bucle”: prima buclă recuperează căldura reziduală a apei din căptușeala cilindrului a motorului cu ardere internă (cu o temperatură de 80-90℃) și îl furnizează pentru încălzire în porci; The al doilea circuit recuperează căldura reziduală din gazele de eșapament (cu o temperatură de 400-500℃) și încălzește circulația apei în digestorul de biogaz printr-un schimbător de căldură pentru a menține temperatura de fermentație, realizarea unui ciclu energetic de „generare de energie → încălzire → producție crescută de biogaz”, creând cu 15% mai multă energie valoare decât unitățile obișnuite.

5. Design de siguranță rezistent la explozie

Sistemul electric al unității adoptă gradul de rezistență la explozie Ex dⅡB T4 (potrivit pentru materiale inflamabile și caracteristicile explozive ale biogazului). Conducta de biogaz este realizată din oțel inoxidabil 304 (rezistent la coroziune și rezistent la explozie). Sistemul de pretratare este echipat cu o alarmă de scurgere de biogaz (sensibilitate ≤0,1% VOL), care respectă standardul „Aparatură electrică pentru atmosfere cu gaz exploziv” GB 3836.1. Asigurați seiful exploatarea fermelor de porci.

Metodă de utilizare (proces de operare simplu pentru fermele de porci)

1.Inspecție înainte de pornire (obligatorie zilnică)

2. Operațiune de pornire (în principal în modul automat)

1. Porniți sistemul de pretratare: deschideți supapa de evacuare a digestorului de biogaz, porniți sistemul de pretratare (ventilator de desulfurare, pompa de deshidratare) si functioneaza-l timp de 5 minute. După puritatea biogazului (metan concentrație ≥50%) și presiunea se stabilizează, deschideți robinetul care duce biogazul către unitate.

2. Pornirea unității: Faceți clic pe „Pornire automată” pe ecranul tactil al controlerului. După ce unitatea se preîncălzește timp de 30 de secunde (prelungit până la 1 minut într-un mediu cu temperatură scăzută), porniți-l. Observați viteza de rotație (creșteți treptat până la 1500r/min), presiunea de intrare a biogazului (0.8-1.2kPa) și tensiunea de generare a energiei (380V±5%). Odată ce parametrii stabilizați, încărcați automat (prima încărcare nu depășește 50%). Alergați timp de 10 minute și apoi creșteți la maxim încărcătură.

3. Setări de utilizare a căldurii reziduale: Reglați supapa de recuperare a căldurii reziduale după cum este necesar. Când porcirul cere încălzire, deschideți „circuitul de încălzire”. Când digestorul de biogaz are nevoie de izolație, deschideți „izolația de biogaz circuit”. Controlerul monitorizează automat temperatura și reglează deschiderea supapei.

3. Monitorizarea operațiunii (gestionarea zilnică)

• Înregistrați parametrii cheie la fiecare două ore: generarea de energie, consumul de biogaz, concentrația de metan și temperatura de alimentare cu căldură reziduală (încălzire pentru coșci ≤60℃, izolație pentru digestoarele de biogaz ≤40℃). Când biogazul concentrația este mai mică de 45%, verificați prompt starea de fermentație a digestorului de biogaz (cum ar fi ca viteza de avans, frecvența de agitare).

• Gestionarea alarmei controlerului: Dacă alarme precum „Presiune scăzută a biogazului” (verificați supapa de evacuare a biogazului digestor), „Temperatura ridicată a apei” (curățați scara din sistemul de răcire) sau „defecțiunea desulfurizatorului”, sarcina trebuie redusă și mașina oprită mai întâi. Doar după ce defecțiunea este eliminată, mașina poate fi repornit.

4. Operațiune de oprire (la sfârșitul fiecărei zile sau în caz de defecțiune)

1. Reducerea sarcinii și oprire: În primul rând, descărcați treptat (reduceți sarcina la 0), închideți supapa care conectează biogaz către unitate, mențineți sistemul de pretratare în funcțiune timp de 5 minute (purjați biogazul rezidual din conductă), apoi faceți clic pe „Stop” de pe controler și unitatea va funcționa fără sarcină timp de 3 până la 5 minute înainte de a se opri.

2. Oprirea sistemului: Opriți sistemul de pretratare (ventilator de desulfurare, pompă de deshidratare), închideți supapa de evacuare a digestorului de biogaz (atunci când mașina este oprită pentru o perioadă lungă de timp), verificați dacă există scurgeri de biogaz sau ulei infiltrații din unitate și curățați praful de pe suprafața unității.

3. Înregistrarea datelor: Înregistrați generarea totală de energie, consumul total de biogaz și durata de funcționare a zilei ca baza pentru contabilizarea costurilor și cererea de subvenție.

Siguranță și protecție (regulamente cheie pentru fermele de porci)

1. Siguranța instalării (cerințe de bază)

• Standarde de selectare a amplasamentului: Unitatea trebuie instalată în direcția vântului aferent digestorului de biogaz (cel puțin la 10 metri distanță de digestorul de biogaz), departe de zona de depozitare a furajelor din coșul de porci și sursele de flacără deschisă (cum ar fi ca cazane si sobe). Zona de instalare trebuie să aibă o ventilație bună (cu un volum orar de ventilație de at de cel puțin 20 de ori volumul unității), iar pământul trebuie să nu facă scântei (cum ar fi ciment + antistatic acoperire).

• Proiectare rezistentă la explozie: conductele de biogaz trebuie să utilizeze fitinguri de țevi rezistente la explozie (cum ar fi supape de cupru pentru a preveni scântei de la impact) și ar trebui instalată o supapă de limitare a presiunii antiexplozie la fiecare 10 metri conductă. Echipamentele electrice (cum ar fi iluminatul și întrerupătoarele) trebuie să fie rezistente la explozie. Este strict interzis să utilizați instrumente care nu sunt rezistente la explozie pentru a lucra în apropierea unității.

• Configurație de protecție împotriva incendiilor: Zona de instalare este echipată cu 2 stingătoare cu pulbere uscată de 4 kg (≤5 metri distanță de unitate) și o groapă de nisip pentru foc (cu un volum de ≥0,5 m³). Semne de avertizare precum „Fără flacără deschisă” și Sunt instalate „Inflamabile și Explozive”, iar eficiența instalațiilor de protecție împotriva incendiilor este inspectată în mod regulat.

2. Siguranța operațională (Norme de personal)

• Personal certificat: Operatorii trebuie să urmeze formare specializată de către Kecheng Electric Power (securitate biogaz, unitate funcționare), să treacă evaluarea și să obțină un certificat înainte de a-și ocupa posturile. Personalul fără licență este strict interzisă operarea unităților.

• Contraindicații de funcționare: Nu dezasamblați conducta de biogaz sau componentele rezistente la explozie atunci când unitatea este în exploatare. Nu fumați și nu folosiți flăcări deschise în zona de instalare. Când verificați scurgerile de biogaz, aplicați apă cu săpun la îmbinările țevilor (detecția flăcării deschise este strict interzisă). Dacă se găsesc bule, opriți mașina imediat pentru manipulare.

• Protecție personală: Purtați haine de lucru antistatice și pantofi anti-alunecare atunci când utilizați. Purtați măști de praf și mănuși la contactul cu desulfurizanţi (pentru a evita iritarea pielii de către desulfurizanţi). Atingeți eliberarea electricității statice dispozitiv înainte de a intra în zona de instalare (pentru a elibera electricitatea statică din corpul uman).

3. Menține siguranța (inspecție regulată)

• Întreruperea curentului și gazului: Înainte de întreținere, sursa de alimentare a unității trebuie deconectată (închideți comutator), supapa conductei de biogaz trebuie să fie închisă, iar biogazul rezidual din conductă ar trebui să fie purjare cu azot sau aer (lucrarea poate fi efectuată numai după ce concentrația de metan este detectată a fi ≤0,5% VOL). Ar trebui agățat un semn de avertizare cu „În întreținere, nu porniți”.

• Întreținerea componentelor: La înlocuirea desulfurizatorului, aceasta trebuie efectuată într-un mediu bine ventilat. Vechiul desulfurizator trebuie sigilat (pentru a evita poluarea mediului). La revizia combustiei interne motoare, este strict interzisă folosirea uneltelor care pot produce cu ușurință scântei (cum ar fi cheile din oțel; este recomandată folosirea cheilor din cupru).

• Inspecție regulată: sensibilitatea alarmei de scurgere de biogaz și performanța de etanșare a rezistenței la explozie echipamentele electrice sunt inspectate o dată pe lună. Grosimea peretelui conductei de biogaz este inspectată o dată a sfert (pentru a preveni coroziunea și perforarea). O evaluare cuprinzătoare a siguranței este efectuată de Kecheng Electric Inginer energetic o dată pe an.

4. Răspuns în situații de urgență (situații bruște)

• Scurgeri de biogaz: Opriți imediat mașina, închideți rezervorul de biogaz și robinetul de biogaz al unității, porniți toate echipamente de ventilație în zona de instalare, evacuați personalul în direcția vântului și interziceți strict comutatorul oricărui echipament electric (cum ar fi lumini, telefoane mobile). După ce concentrația de metan scade mai jos 0,5%, verificați punctul de scurgere și reparați-l.

• Accident de incendiu: Opriți imediat mașina și întrerupeți alimentarea cu gaz. Utilizați un stingător cu pulbere uscată pentru a pune stinge focul (nu folosiți apă pentru a stinge focul, deoarece biogazul este mai ușor decât aerul și apa nu îl poate acoperi). La in acelasi timp, sunati la 119, evacuati personalul din ferma de porci si porcii intr-o zona sigura. După stingerea incendiu, investigați cauza incendiului (cum ar fi scurtcircuit electric sau aprindere cu flacără deschisă).

• Oprire defecțiune a unității: În caz de oprire din cauza întreruperii biogazului, sursa de alimentare de rezervă (cum ar fi motorina generator) trebuie activat prompt pentru a asigura ventilația și controlul temperaturii în porci. Dacă setul generator de biogaz pentru ferma de porci se oprește din cauza unei defecțiuni mecanice, vă rugăm să contactați serviciul post-vânzare Kecheng Electric Power (400-xxx.xxxx). Noi va răspunde în 2 ore și va efectua reparații la fața locului în 24 de ore.
