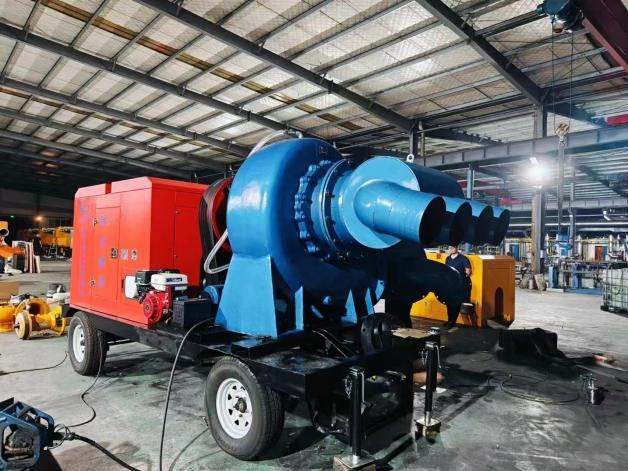

Pompă de apă alimentată cu motor diesel

Unitățile de pompă de apă alimentate cu motor diesel de la China Kecheng oferă o soluție matură pentru unitățile de pompă de apă care nu se bazează pe rețeaua electrică. Unitatea adoptă Yuchai, Weichai sau Cummins și alte motoare de înaltă calitate, cu apă eficientă pompe și sisteme de control inteligente, care pot ajusta automat funcționarea în funcție de nevoile reale. Produsul debitul acoperă 50 până la 1000 de metri cubi pe oră, iar liftul poate ajunge la 100 de metri. Suporta remorca sau fix instalare și se adaptează la diferite scenarii, cum ar fi irigarea agricolă, drenajul municipal de urgență și circulatie industriala. Componentele de bază ale unității vin cu o garanție de doi ani sau 6.000 de ore. Este structural robust și ușor de întreținut, făcându-l o alegere practică pentru transportul fluidelor în zone fără rețele electrice sau în interior situatii de urgenta.

Scenarii de aplicare (adaptare exclusivă pentru unități de pompare)

1. Scenarii de irigare și plantare agricolă

• Scenarii aplicabile: irigații pentru culturi de câmp (grâu, orez), irigații pentru fructe de pădure economice (livezi, grădini de ceai) și irigarea prin picurare pentru alimentarea cu apă în agricultura de instalații (sere)

• Valoare de bază: Nu se bazează pe rețelele electrice, potrivite pentru terenurile agricole îndepărtate și livezile montane; Pompa cu autoamorsare modelul are o înălțime de aspirație ≥8m (nu este nevoie să tragi apă în prealabil), o înălțime de 10-50m (acoperă mai multe terase câmpuri), și un debit de 50-300 m³/h (întâmpinând necesarul zilnic de irigare a unei sute de mu de teren agricol). Diesel puterea are o rezistență mare (8-12 ore de funcționare completă cu combustibil), evitând realimentarea frecventă și întreruperea irigare.

2. Scenarii de drenaj municipal și de control al inundațiilor

• Scenarii aplicabile: drenaj de urgență pentru inundații urbane (drumuri, garaje subterane), conductă municipală dragarea (puturi de ploaie, conducte de canalizare), dragarea râului (transportul apei nămolului)

• Valoare de bază: modelul pompei de canalizare are un design anti-înfundare (rotorul adoptă un sistem care nu se încurcă). structură, capabilă să transporte ape uzate care conțin impurități cu o dimensiune a particulelor ≤50mm), cu o înălțime de 15-80m (potrivit pentru drenaj în garaje subterane și gropi de fundație adâncă). Designul mobil de tip remorcă (5-50 kW modelele echipate cu un dispozitiv de remorcare) permite accesul rapid la locurile de îmbinare. Debitul este de 200-800 m³/h (capabil să scurgă 1.000 de metri pătrați de apă acumulată într-o oră), iar eficiența răspunsului în caz de urgență este înalt.

3. Scenarii de salvare în caz de urgență și ajutor în caz de dezastre

• Scenarii aplicabile: drenaj în caz de dezastru prin inundații (sate și fabrici inundate), alimentare cu apă de urgență în caz de secetă (apa de la lacuri de acumulare/râuri la bazinele de stocare din sat și oraș), alimentare auxiliară cu apă pentru apărarea împotriva incendiilor (reumplerea cu apă la scenele de incendiu din zone îndepărtate)

• Valoare de bază: grad de rezistență la apă IP65 (corpul poate fi scufundat temporar în apă adâncă de 0,5 m), potrivit pentru medii dure de inundații; Pornește rapid (≤30 de secunde), nu necesită depanare complexă și personal de salvare îl poate opera după un simplu antrenament. Unele modele acceptă „funcționare în paralel cu două pompe” (cum ar fi două unități de 50 kW lucrând în tandem pentru a dubla debitul), îndeplinind cerințele de salvare de urgență la scară largă.

4. Circulație industrială și scenarii de răcire

• Scenarii de aplicare: sistem de răcire din fabrică (mașini-unelte, circulație a lichidului de răcire a echipamentelor), drenaj mine (drenajul apei subterane, tip antideflagrant), transportul fluidelor pentru întreprinderi chimice (pompa rezistenta la coroziune la transport acid și soluție alcalină)

• Valoare de bază: material pentru pompă de apă de calitate industrială (oțel inoxidabil 304/plastic cu fluor, coroziune acidă și alcalină rezistență), potrivit pentru medii chimice, mine dure; Sistemul de transmisie adoptă cuplaj elastic (tampon vibrații, prelungesc durata de viață a rulmentului), care poate funcționa continuu timp de 24 de ore (timp de funcționare anual ≥5000 de ore); Sistemul de control inteligent suportă legătura cu DCS instalației (ajustează automat debitul în funcție de temperatura echipamentului), economisirea energiei si reducerea consumului.5. Alimentarea cu apă pentru zonele rurale și îndepărtate

• Scenarii de aplicare: alimentarea centralizată cu apă în satele îndepărtate (preluarea apei de la sursa de apă la rezervorul sătenilor), apă potabilă în zonele pastorale (pomparea apei de la fântânile adânci la punctele de băut ale animale), alimentarea cu apă a insulei (livrarea cu apă proaspătă după desalinizare)

• Valoare de bază: model de pompă cu autoamorsare fără deviere a apei, poate direct din râu, apă de puț adânc; Cap: 30-100 de metri (adaptat terenului montan, transportând apa la un rezervor de mare altitudine); Consum redus de combustibil (model de 5 kW consum de combustibil la sarcină maximă ≤1,5 l/h), costurile de operare pe termen lung sunt controlabile; caroserie mică (model de 5-20 kW) dimensiune ≤2000×1000×1200mm), potrivită pentru instalarea pe amplasamentul rural îngust.

5. Alimentarea cu apă pentru zonele rurale și îndepărtate

• Scenarii de aplicare: alimentarea centralizată cu apă în satele îndepărtate (preluarea apei de la sursa de apă la rezervorul sătenilor), apă potabilă în zonele pastorale (pomparea apei de la fântânile adânci la punctele de băut ale animale), alimentarea cu apă a insulei (livrarea cu apă proaspătă după desalinizare)

• Valoare de bază: model de pompă cu autoamorsare fără deviere a apei, poate direct din râu, apă de puț adânc; Cap 30-100m (potrivit pentru teren montan, apa este transportată la rezervorul înalt); Consum redus de combustibil (în sarcină completă consumul de combustibil al modelului de 5kW ≤1.5L/h) și costul de operare controlabil pe termen lung. Dimensiuni compacte (dimensiuni pt Modele 5-20kW ≤2000×1000×1200mm), este potrivit pentru instalare în zonele rurale înguste.

Avantajele produsului (Competitivitatea de bază a unităților de pompare)

Parametri tehnici (segmente de putere principale ale unităților de pompare)

Caracteristici tehnice (design exclusiv pentru unitățile de pompare)

1. Tehnologie de potrivire precisă a pompei de putere

• Potrivirea motorului: În funcție de debitul și cerințele de înălțime ale pompei de apă, personalizați și potriviți puterea al motorului diesel (de exemplu, pentru o pompă de apă cu un debit de 50 m³/h și o înălțime de 20 m, potriviți un 10 kW motor), pentru a evita „un cal mare care trage o căruță mică” sau „un cal mic care nu trage nimic”. Motorul adoptă tehnologia de turboalimentare (pentru modelele de peste 20 kW), care poate furniza un cuplu mare la viteze mici, satisfacând sarcina grea cerințele la pornirea pompei de apă (cuplul de pornire este ≥ 1,5 ori cuplul nominal).

• Design de optimizare a pompei:

① Pompă cu autoamorsare: adoptă structura „rotor dublu helix + cameră de separare aer-apă”, cu o timp de autoamorsare de ≤60 de secunde și o înălțime de aspirație ≥8m. Nu este necesară amorsarea manuală cu apă.

② Pompă de canalizare: rotorul adoptă un design care nu se încurcă (lamele sunt cu structură deschisă), care poate trece prin canalizare care conțin fibre și nămol. Capacitatea sa anti-înfundare este cu 30% mai mare decât cea a apei obișnuite pompe.

③ Pompă rezistentă la coroziune: Componentele de curgere sunt fabricate din oțel inoxidabil 304 (pentru corozive comune scenarii) sau fluoroplastice (pentru scenarii puternic corozive), cu un interval de rezistență la acid și alcali de pH 2-12, potrivit pentru medii industriale dure.

2. Structură de transmisie și protecție consolidată

• Sistem de transmisie: cuplajele elastice (pentru modelele sub 20kW) sau cuplajele hidraulice (pentru modelele peste 50kW) sunt adoptat pentru a tampona transmisia vibrațiilor dintre motor și pompa de apă, pentru a reduce uzura rulmenților și eficiența transmisiei este ≥95%. Cuplajul este echipat cu un capac exterior de protecție (din galvanizat placă de oțel) pentru a preveni rănirea pieselor rotative și respectă standardele de siguranță.

• Design de protecție:

① Protecția corpului: Modelele de dimensiuni mici (5-20kW) adoptă o cutie impermeabilă (IP54), în timp ce cele de dimensiuni medii/mari modelele (20-100kW) folosesc o structură impermeabilă IP65 (inelul de etanșare este din cauciuc rezistent la ulei și poate fi scufundat pentru scurt timp).

② Tratament anti-rugină: Cadrul corpului și carcasa pompei de apă sunt supuse unui proces triplu anti-rugină de „spălare cu acid”. și fosfatare → galvanizare → vopsire cu pulbere”, cu un test de rezistență la pulverizare de sare de ≥500 de ore, făcându-l potrivit pentru medii agricole în aer liber și urbane umede.

③ Protecție la intrarea apei: la intrarea apei este instalat un filtru din oțel inoxidabil (cu un diametru ≤10 mm). pentru a preveni intrarea particulelor mari de impurități în pompa de apă și deteriorarea rotorului.

3. Sistem de control inteligent (exclusiv pentru KCPLC-04)

• Funcții de bază:

① Monitorizarea parametrilor fluidului: afișare în timp real a debitului (prin debitmetrul cu turbină) și a înălțimii (prin presiune senzor). Alarma automată la depășirea intervalului (cum ar fi indicarea blocării filtrului atunci când debitul este prea mare scăzut).

② Protecție de siguranță: atunci când funcționează fără apă (detectat de senzorul de nivel al lichidului), mașina va face acest lucru se oprește automat în 3 secunde (pentru a proteja etanșarea mecanică a pompei de apă și pentru a preveni măcinarea uscată deteriorare). Când motorul are temperatură ridicată a apei și presiune scăzută a uleiului, va reduce automat sarcina și oprit.

③ Management de la distanță: acceptă rețeaua 4G/WiFi. Utilizatorii pot vizualiza parametrii de funcționare (debit, consum de combustibil, defecțiuni) prin aplicația „Kcheng Electric Power” și pornirea și oprirea de la distanță (potrivit pentru apă rurală nesupravegheată scenarii de aprovizionare).

④ Reglare adaptivă: în funcție de debitul/ținta setat, acesta ajustează automat turația motorului (pentru de exemplu, atunci când debitul trebuie redus, acesta încetinește automat pentru a economisi combustibil).

4. Design mobil și convenabil de implementare

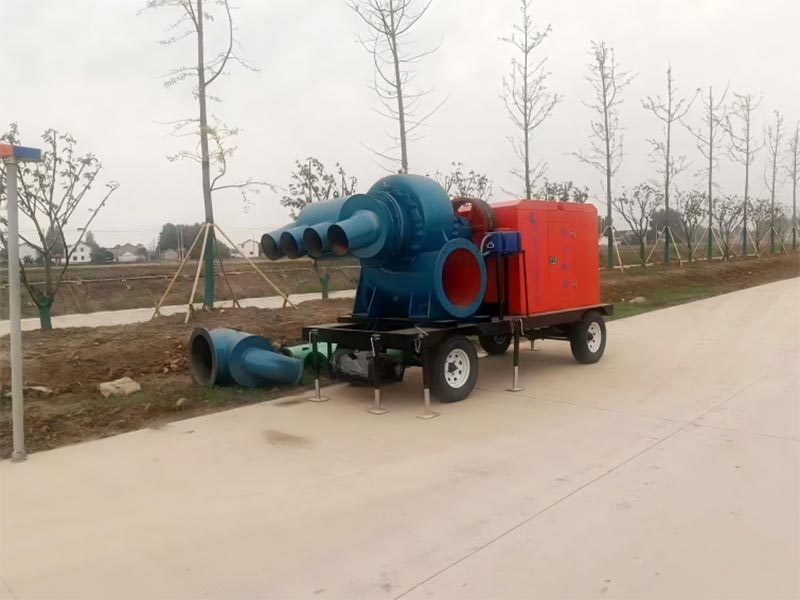

• Mobilitate: Modelele de 5-50 kW pot fi echipate opțional cu un design de remorcă (cu cârlig de remorcare, picioare de sprijin, și sistem de frânare), cu o viteză maximă de deplasare ≤60km/h. Ele pot fi tractate de camionete sau camioane ușoare pentru relocare rapidă (cum ar fi transferul de irigare agricolă la teren, transferul de drenaj municipal la amplasament). Mare modelele (50-100kW) pot fi echipate opțional cu o bază fixă (cu găuri pentru șuruburi de ancorare), potrivită pe termen lung instalatie industriala.

• Instalare rapidă: admisia și evacuarea apei sunt echipate cu cuplaje rapide (DN50-DN200, potrivite pentru apă țevi de diferite diametre), iar conexiunea conductei de apă poate fi finalizată în 10 minute. Fără complex este necesară instalarea. După ce ați ajuns la șantier, adăugați combustibil și verificați uleiul de motor și poate fi pornit si operat. Este potrivit pentru scenarii de salvare de urgență.

5. Economie de combustibil și optimizarea autonomiei

• Controlul consumului de combustibil: motorul adoptă tehnologia de injecție de combustibil common rail de înaltă presiune (injecție presiune ≥1600bar), asigurând arderea completă. Rata de consum de combustibil la sarcină completă este de până la 250 g/(kW · h), economisind cu 10% mai mult combustibil decât unitățile obișnuite de pompă de apă diesel. Când este sub sarcină parțială (30%-50%), consumul de combustibil este mai redus (de exemplu, pentru un model de 10 kW, consumul de combustibil la jumătate de sarcină este ≤1,2 L/h).

• Design de viață a bateriei: Echipat cu o capacitate a rezervorului de combustibil de 50-500L (50L pentru modelele de 5kW și 500L pentru modelele de 100kW), poate funcționa continuu la sarcină maximă timp de 8-20 ore. Suportă rezervoare externe de combustibil de mare capacitate (conectate prin cuplaje rapide) pentru a obține o rezistență nelimitată (potrivit pentru funcționare continuă de 24 de ore în setări industriale).

Metodă de utilizare (funcționare exclusivă pentru unitățile de pompare)

1. Inspecție înainte de pornire (cu accent pe fluid și sistemul de alimentare)

2. Operațiune de pornire (împărțit în modul manual/automat)

(1) Modul manual (scenarii convenționale

1. Pregătire: deschideți supapa de combustibil, comutați controlerul în modul „manual” și confirmați că supapa de evacuare este deschis (pentru a evita suprapresiunea pompei);

2. Porniți motorul: apăsați butonul „preîncălzire” (preîncălziți mediul cu temperatură scăzută timp de 30-60 de secunde) și apoi apăsați butonul „Start”. După pornirea motorului, observați turometrul (creșteți treptat la 1500r/min) și manometru ulei (≥0,3MPa);

3. Porniți pompa de apă: după ce motorul este stabil, deschideți încet supapa de admisie (pompa de autoamorsare nu are nevoie de acest pas), observați afișajul debitului/capului regulatorului (atingeți treptat valoarea setată), dacă debitul este prea scăzut, verificați dacă filtrul de admisie este blocat;

4. Reglarea sarcinii: Reglați turația motorului în funcție de cerere (prin butonul „accelerare/decelerare” al controlerul) până când debitul/capul îndeplinește cerințele de utilizare (cum ar fi 50 m³/h pentru irigarea agricolă, reglați viteza la valoarea corespunzătoare).

(2) Modul automat (scenariu nesupravegheat)

1. Setarea parametrilor: setați debitul/capul țintă pe controler (cum ar fi debitul setat de alimentare cu apă rurală 100m³/h), pragul de protecție anhidră (cum ar fi nivelul lichidului este mai mic de 0,5 m oprire automată);

2. Comutator de mod: comutați controlerul în modul „automat”, iar sistemul monitorizează automat nivelul lichidului (admisie) și debit/cap;

3. Funcționare automată: când nivelul lichidului atinge standardul, motorul este pornit automat, admisia supapa este deschisă, iar viteza este ajustată la parametrii țintă; Când nivelul lichidului este prea scăzut sau parametrul depășește limita, mașina se va opri automat și va da o alarmă (notificare push APP).

3. Monitorizarea funcționării (cu accent pe parametrii de fluid și putere)

• Monitorizare în timp real: înregistrarea o dată la 30 de minute: debit (fie în intervalul setat ±10%), cap (fără anormal fluctuații), temperatura apei motorului (≤95℃), presiunea uleiului (≥0,2MPa), nivelul uleiului de combustibil (evitați deficitul de ulei oprire);

• Gestionarea excepțiilor:

① Scăderea debitului: opriți pentru a verifica filtrul de apă (curățarea impurităților), scurgerile conductei de admisie (pompa cu autoamorsare);

② Înălțime excesivă: Verificați dacă conducta de evacuare este blocată și dacă supapa de evacuare este complet deschisă.

③ sunet anormal al pompei de apă: opriți pentru a verifica dacă rotorul este blocat (dacă există un corp străin), dacă rulmentul este uzat (înlocuiți rulment); are loc „temperatura”, „presiune scăzută a uleiului” și „fără funcționare cu apă”, controlerul se va opri automat și reporniți după depanare.

4. Operațiune de oprire (pentru a evita loviturile de berbec și deteriorarea componentelor)

1. Reglarea descărcarii: mai întâi reduceți turația motorului (debitul până la 0), apoi închideți supapa de admisie a apei (pentru evitarea returului de apă);

2. Închideți pompa de apă: apăsați butonul „stop” al controlerului, iar după ce motorul se oprește, închideți apa supapă de evacuare (pentru a preveni curgerea inversă a conductei de apă și deteriorarea pompei de apă);

3. Curățarea conductelor: dacă se transportă ape uzate care conțin impurități (cum ar fi canalizarea municipală), deschideți pompa orificiul de scurgere după oprire pentru a evacua apele reziduale și impuritățile (evitați coroziunea rotorului);

4. Sfârșit sigur: închideți supapa de combustibil (închidere pe termen lung), curățați praful corpului, filtrați impuritățile, înregistrați date de funcționare (debit, consum de combustibil, timp de funcționare).

Siguranță și protecție (specificații exclusive pentru unitățile de pompare)

1. Siguranța instalării (adecvat pentru scenariile de transport de fluide)

• Selectarea și aspectul site-ului:

① Locul de instalare trebuie să fie departe de flăcări deschise (≥10 metri), obiecte inflamabile și explozive (≥15 metri), iar admisia de apă ar trebui să fie aproape de sursa de apă (scurtați lungimea conductei de intrare a apei la reduce rezistența).

② Pentru instalarea în aer liber, trebuie construit un adăpost de ploaie (model IP54) pentru a preveni eroziunea directă din cauza ploii abundente. salvare de urgență, evitați scufundarea unității în apă mai adâncă decât nivelul de protecție (model IP65 ≤0,5 m);

③ Dispunerea conductei: conducta de admisie trebuie să fie cât mai scurtă și dreaptă posibil (reduceți rotirea și evitați scurgerea de aer), iar conducta de evacuare trebuie instalată cu supapă de reținere (pentru a preveni returul apei după oprire).

• Siguranta electrica:

① Rezistența de împământare a unității ≤4Ω (împământare plată din oțel galvanizat, adâncime ≥2 metri), borna de cablare electrică cu capac impermeabil (pentru a evita scurtcircuitul la apă);

② Componentele electrice, cum ar fi controlerele și senzorii, trebuie să evite contactul direct cu apa (cu excepția IP65 modele) și trebuie utilizate cabluri impermeabile (cabluri RVVY).

③ Modelul rezistent la explozie (pentru minerit) trebuie să respecte standardul GB 3836.1. Componentele electrice trebuie să fie de calitate Ex dⅡB T4 pentru a preveni aprinderea scânteilor de gaze inflamabile și explozive.

• Siguranță mecanică:

① Părțile rotative (cuplaj, ventilator) trebuie să fie echipate cu un capac de protecție (fixat ferm, fără slăbire) și este interzisă dezasamblarea în timpul funcționării;

② Cuplajele rapide de la intrarea și evacuarea apei trebuie să fie blocate (pentru a preveni căderea lor atunci când presiunea este prea mare și rănirea oamenilor cu apă pulverizată).

③ Operatorii trebuie să poarte pantofi anti-alunecare și mănuși impermeabile (pentru a evita contactul cu canalizarea și alunecarea) și să fie Atenție să nu vă răniți când mutați conductele de apă.

2. Siguranța în exploatare (Evitarea riscurilor fluide și mecanice)

•Cerințe de personal:

① Operatorii trebuie să urmeze formare specializată de la Kecheng, să fie familiarizați cu structura unității de pompare (cum ar fi auto-amorsare pompa de aspirare a apei și pompă de canalizare anti-înfundare), și trece evaluarea înainte de a lua lor postări.

② Personalului fără licență și celor care au băut alcool le este interzis să opereze. De asemenea, copiilor le este interzis să se apropie de unitățile care rulează.

③În operațiunile de salvare de urgență, două persoane sunt obligate să coopereze (o persoană operează și cealaltă observă mediul înconjurător pentru a preveni accidentele).

• Contraindicații operaționale:

① Este strict interzis ca pompa de apă să funcționeze fără apă (chiar și pentru o perioadă scurtă de timp, va deteriora etanșarea mecanică și provoacă scurgeri).

② Este strict interzisă dezasamblarea conductelor de apă de intrare/ieșire în timpul funcționării (presiunea excesivă poate provoacă vătămare prin pulverizarea apei).

③ Este interzis să transportați medii care depășesc domeniul potrivit pentru pompa de apă (de exemplu, dacă un pompa de apa transporta solutii acide sau alcaline, trebuie folosit un model rezistent la coroziune).

④ Operarea de supraîncărcare este strict interzisă (cu debitul/înălțimea depășind valoarea nominală cu 120% pentru a preveni deteriorarea motorului și a pompei de apă din cauza suprasarcinii).

• Răspuns în caz de urgență:

① Ruperea conductei de apă: opriți imediat mașina, închideți supapa de intrare/ieșire, înlocuiți conducta de apă/conector, evitarea risipei resurselor de apă;

② Scurgerea pompei de apă: opriți pentru a verifica etanșarea mecanică (uzura trebuie înlocuită), inelul de etanșare a carcasei (trebuie de îmbătrânire) pentru a fi înlocuit), nu rulați cu scurgeri;

③ Accident de incendiu: opriți imediat mașina, închideți supapa de combustibil, stingând focul cu pulbere uscată. stingător (nu este permisă apa să stingă focul de combustibil) și evacuați oamenii din jur.

3. Mențineți siguranța (protejați componentele centrale ale pompei)

• Pregătiri înainte de întreținere:

① Deconectați sursa de alimentare a grupului generator (opriți comutatorul controlerului), închideți supapa de combustibil și agățați un semn de avertizare pe care scrie „În întreținere, nu porniți”;

② Scurgeți lichidul rezidual din pompă (deschideți orificiul de drenaj), dacă transportul mediilor corozive, trebuie să utilizați apă pentru spălarea interioară a pompei (pentru a evita coroziunea reziduală);

③ Pregătiți instrumente de întreținere (cheie impermeabilă, etanșare, ulei lubrifiant), echipament de protecție (mănuși impermeabile, ochelari de protecție).

• Specificații operațiuni de întreținere:

① Întreținerea pompei:

◦ Curățarea rotorului: îndepărtați carcasa pompei, curățați impuritățile rotorului (utilizați o perie moale pentru a evita zgârierea lama), verificați uzura rotorului (uzura care depășește 1 mm trebuie înlocuită);

◦ Înlocuirea etanșării mecanice: Îndepărtați garniturile vechi, aplicați etanșant impermeabil și instalați etanșări noi (asigurați-vă că se potrivesc și nu scurgeri);

◦ Ungerea rulmenților: umpleți cu unsoare cu litiu (modelul 3#), cantitatea de ulei este de 1/2-2/3 din cavitatea rulmentului (pentru a evitați căldura excesivă);

② Întreținerea motorului: Înlocuiți uleiul de motor, filtrul de ulei și filtrul de aer în conformitate cu cele convenționale procedurile pentru motoarele diesel, și verificați tensiunea curelei (deformarea presării ≤15mm).

③ Întreținere electrică: curățați praful de pe controler și senzori (folosind aer comprimat), verificați terminalul blocuri (pentru slăbire sau oxidare, șlefuiți oxidarea cu hârtie abrazivă) și testați protecția fără apă și defecțiune funcții de alarmă.

• Întreținere profesională

① Calibrarea performanței pompei (o dată la 6 luni): inginerii post-vânzare de la Kecheng testează debitul/capul, reglați jocul rotorului și turația motorului pentru a asigura conformitatea.

② Inspecția componentelor de curgere ale pompelor rezistente la coroziune (o dată la trei luni): Verificați coroziunea sau crăpăturile componentelor din oțel inoxidabil/fluoroplastic și înlocuiți piesele deteriorate în timp util manieră.

Tabel cu cicluri de întreținere (exclusiv pentru unitățile de pompare)
